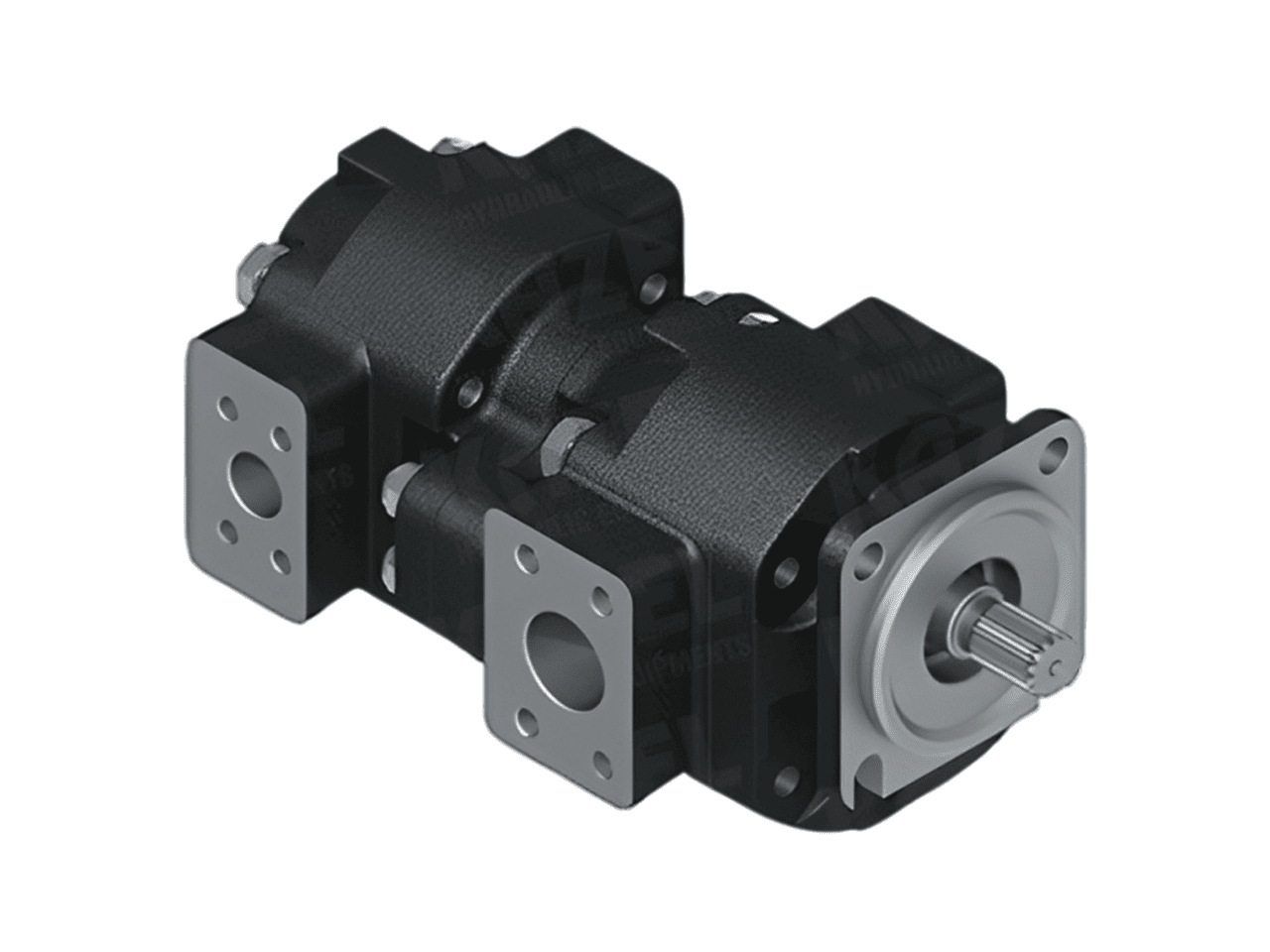

پمپ دنده‌ای دوطرفه با شیر پنوماتیک KAZEL سری EHASS 30 (کد مدل 630109VK73VA) در مجموعه هیدروصنعت شکرانی عرضه می‌شود. این تجهیز یک پمپ هیدرولیک دنده‌ای جابه‌جایی مثبت با قابلیت تغییر جهت چرخش (Bi-Directional) است که به سیستم کنترل پنوماتیکی یکپارچه مجهز شده و به‌طور ویژه برای استفاده در سیستم‌های هیدرولیک ماشین‌آلات صنعتی، راه‌سازی، کشاورزی و تجهیزات متحرک سنگین طراحی گردیده است. این پمپ با حجم جابجایی هندسی ۱۱۰ سانتی‌متر مکعب بر دور (cm³/rev)، توان کار مداوم در فشار ۱۸۰ بار و حداکثر دور ۱۶۰۰ دور بر دقیقه، انتخابی ایده‌آل برای کنترل خطوط هیدرولیک از طریق هوای فشرده به شمار می‌رود.
مزایای فنی و عملکردی پمپ دنده‌ای KAZEL EHASS 30
🔄 کارکرد دوطرفه (Bi-Directional)
قابلیت دوران در هر دو جهت چرخش جهت تسهیل در تغییر جهت جریان یا کاربری در سیستم‌های هیدرولیکی دوطرفه صنعتی و متحرک.
💨 سیستم کنترل پنوماتیک یکپارچه
مجهز به شیر پنوماتیکی با پورت هوای ورودی G1/4" جهت مدیریت و هدایت سریع عملکرد پمپ از طریق مدار هوای فشرده کابین یا ماشین‌آلات.
⚙️ راندمان مکانیکی و گشتاور بالا
تحمل فشار پیوسته ۱۸۰ بار و گشتاور کاری تا ۲۰۰ نیوتن‌متر همراه با پورت‌های ورودی و خروجی استاندارد G1 1/4" برای جلوگیری از افت فشار سیال.
📋 مشخصات فنی پمپ دنده‌ای دوطرفه KAZEL در هیدروصنعت شکرانی
مدل 630109VK73VA دارای حجم جابجایی هندسی 110 cm³/rev (۱۱۰ سانتی‌متر مکعب بر دور) است و نباید آن را با دبی خروجی ثابت ۱۱۰ لیتر بر دقیقه اشتباه گرفت. دبی تئوری جریان بر حسب سرعت دورانی شافت از فرمول زیر به دست می‌آید:
بنابراین در حداکثر دور مداوم پمپ (۱۶۰۰ دور بر دقیقه)، دبی تئوری معادل ۱۷۶ لیتر در دقیقه است (
110 × 1600 ÷ 1000 = 176 L/min
). کارشناسان هیدروصنعت شکرانی یادآور می‌شوند که دبی واقعی تحت تأثیر راندمان حجمی، فشار کاری، وضعیت پمپ، ویسکوزیته و دمای روغن تغییر می‌یابد.
📐 مشخصات اتصالات و شرایط استانداردهای کارکرد
استاندارد مدارهای هیدرولیک و هوای فشرده
بخش مدار
سایز و استاندارد اتصال
محدوده عملکرد مجاز
الزامات نصب و مهندسی
ورودی روغن (مکش)
G 1 1/4"
جریان ورودی سیستم هیدرولیک
تطبیق قطر لوله با مکش پمپ و جلوگیری از کاویتاسیون
خروجی روغن (فشار)
G 1 1/4"
حداکثر 180 bar مداوم
استفاده از ریلیف ولو تنظیم‌شده در محدوده مجاز
ورودی هوا (فرمان شیر)
G 1/4"
فشار هوای خط پنوماتیک
اطمینان از سازگاری مدار هوای فشرده با شیر پنوماتیک
دوران محور محرک
شافت استاندارد کازل
300 الی 1600 RPM
بررسی هم‌راستایی و تطبیق گشتاور تا سقف 200 Nm
راهنمای مهندسی خرید پمپ دنده‌ای دوطرفه KAZEL در هیدروصنعت شکرانی
۱. حجم جابجایی و دبی
محاسبه دبی موردنیاز سیستم بر پایه سرعت کاری و حجم جابجایی هندسی ۱۱۰ سی‌سی بر دور.
۲. فشار کاری و دما
تطبیق فشار واقعی مدار با سقف ۱۸۰ بار و پرهیز از کارکرد در فشار نامناسب جهت ممانعت از افزایش دما و استهلاک.
۳. دور و گشتاور محرک
اطمینان از قرارگیری دور ورودی در بازه ۳۰۰ تا ۱۶۰۰ RPM و عدم تجاوز گشتاور از حد ۲۰۰ نیوتن‌متر.
۴. شافت، فلنج و پنوماتیک
بررسی نوع شافت، فلنج، سایز اتصالات G1 1/4" و تطبیق فشار هوای فشرده با ورودی G1/4" شیر پنوماتیک.
پرسش‌های متداول مشتریان (FAQ)
پمپ دنده‌ای دوشافت / دوطرفه با شیر پنوماتیک چیست؟
این محصول یک پمپ هیدرولیک جابه‌جایی مثبت با قابلیت دوران در هر دو جهت چرخش (Bi-Directional) است که به سیستم شیر کنترل پنوماتیکی مجهز شده و امکان هدایت و کنترل کارکرد پمپ از طریق سیستم هوای فشرده را مهیا می‌سازد.
پمپ KAZEL مدل 630109VK73VA چند سی‌سی است؟
حجم جابجایی هندسی اعلام‌شده برای این مدل معادل 110 cm³/rev (۱۱۰ سانتی‌متر مکعب بر هر دور چرخش) می‌باشد.
حداکثر فشار کاری مداوم این پمپ ۱۸۰ بار (bar) است. کارکرد پمپ در فشار خارج از محدوده طراحی موجب کاهش راندمان، بالا رفتن دما و صدمه به دنده‌ها خواهد شد.
دبی خروجی پمپ ۱۱۰ سی‌سی کازل در دور ۱۶۰۰ چقدر است؟
دبی تئوری در دور ۱۶۰۰ دور بر دقیقه معادل ۱۷۶ لیتر در دقیقه است. البته دبی واقعی وابسته به راندمان حجمی، ویسکوزیته روغن، دما و فشار خط تعیین می‌شود.
سایز ورودی و خروجی روغن و پورت پنوماتیک این پمپ چیست؟
ورودی روغن هیدرولیک و خروجی آن هر دو دارای رزوه استاندارد G1 1/4" بوده و پورت ورودی هوای شیر پنوماتیک آن سایز G1/4" می‌باشد.
آیا این پمپ برای بیل مکانیکی، لودر و گریدر مناسب است؟
این پمپ دنده‌ای دوطرفه در ماشین‌آلات راه‌سازی (لودر، بیل مکانیکی، گریدر)، کشاورزی و تجهیزات سنگین کاربرد دارد؛ با این حال، مناسب بودن قطعی آن برای یک دستگاه خاص باید بر اساس فشار، دبی، دور، شفت، فلنج و اتصالات دستگاه بررسی شود.
اگر مدل پمپ قبلی مشخص نباشد، چگونه مدل جایگزین را سفارش دهیم؟
کافی است تصاویری واضح از پلاک پمپ، کد بدنه، شفت، فلنج، ورودی و خروجی روغن، شیر پنوماتیک و مشخصات دستگاه را برای مهندسان هیدروصنعت شکرانی ارسال فرمایید تا نمونه جایگزین دقیق تطبیق داده شود.
📂 دریافت کاتالوگ و دیتاشیت مهندسی پمپ کازل
جهت بررسی نقشه‌های نصب، ابعاد شفت، فلنج و راهنمای مدارهای پنوماتیک، کاتالوگ پمپ KAZEL سری EHASS 30 را دریافت نمایید.
