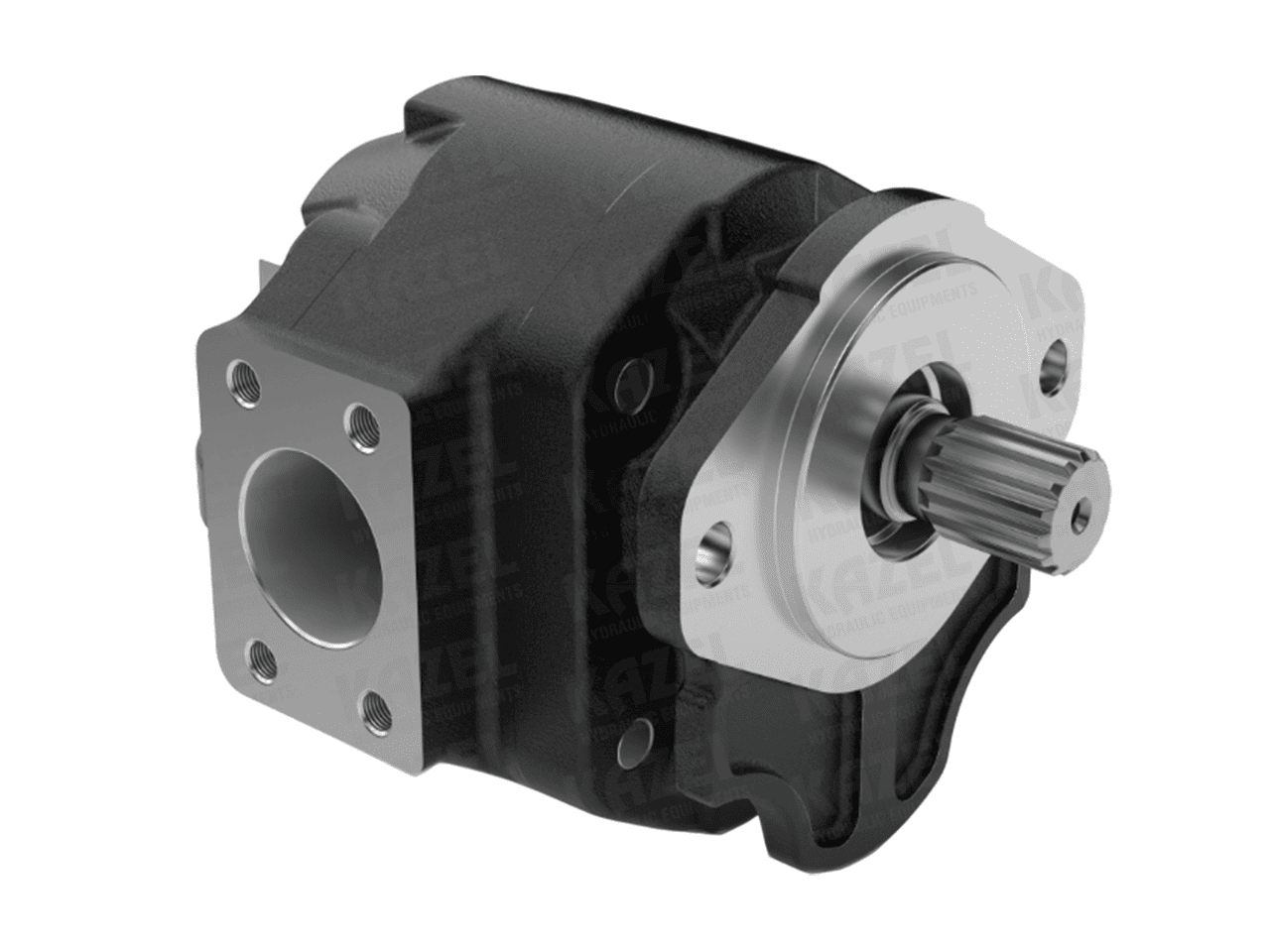

پمپ هیدرولیک بیل بکهو KAZEL سری AKVA 2200 قلب تپنده مدار هیدرولیک ماشین‌آلات عمرانی و ساختمانی است که وظیفه تأمین دبی و جریان پایدار روغن هیدرولیک را برای کلیه عملگرها، جک‌ها و ادوات هیدرولیکی بر عهده دارد. در مهندسی ماشین‌آلات راهسازی، انتخاب و جایگزینی پمپ دنده‌ای صرفاً بر اساس شباهت ظاهری امکان‌پذیر نیست؛ بلکه نیازمند تطبیق دقیق و اصولی حجم جابجایی هندسی، فشار کاری پیوسته، حداکثر دور مجاز، جهت دوران شفت، استاندارد فلنج و مشخصات پورت‌های اتصال است.
این سری از پمپ‌های دنده‌ای برند معتبر KAZEL مجهز به فلنج استاندارد دو سوراخ SAE B بوده و در بازه متنوعی از جابجایی حجمی (از ۳۸ تا ۱۰۰ سانتی‌متر مکعب بر دور) عرضه می‌شوند. جهت اطمینان از عملکرد بدون افت مدار هیدرولیک، تطبیق پلاک فنی و مشخصات مکانیکی شفت با پمپ فابریک دستگاه ضرورت دارد.
ویژگی‌های فنی و ساختاری پمپ‌های دنده‌ای KAZEL AKVA 2200
⚙️ ساختار دنده‌ای با جابجایی ثابت
بهره‌گیری از مکانیزم Fixed Displacement Gear Pump با دوام مکانیکی فوق‌العاده جهت کاربری مداوم در سیستم‌های فشارقوی بکهولودر.
🔩 استاندارد اتصال ۲ سوراخ SAE B
طراحی منطبق بر فلنج استاندارد ۲ پیچ SAE B جهت نصب آسان، کوپل مستقیم و آب‌بندی مطمئن روی انواع ماشین‌آلات راهسازی.
🔄 چرخش تفکیکی چپ‌گرد و راست‌گرد
امکان سفارش با کدهای فنی مجزا برای دوران چپ‌گرد (Left) و راست‌گرد (Right) متناسب با جهت دوران PTO و خروجی موتور.
External Gear Pump (پمپ دنده‌ای با حجم جابجایی ثابت)
نوع فلنج و استاندارد نصب
2H SAE B (دو سوراخ SAE B)
طیف حجم جابجایی
38 تا 100 cm³/rev
بازه فشار پیوسته اعلام‌شده
180 تا 310 bar (وابسته به حجم جابجایی و کد مدل)
حداکثر سرعت دوران پیوسته
تا 3000 RPM (در مدل‌های منطبق بر جدول)
جهت‌های چرخش قابل سفارش
راست‌گرد (Right / Clockwise) و چپ‌گرد (Left / Counter-Clockwise)
کاربری اصلی
سیستم‌های هیدرولیک ماشین‌آلات راهسازی، بیل بکهو و لودرهای صنعتی
🔍 پارامترهای فنی و فشار کاری به تفکیک حجم جابجایی
⬅️ برای مشاهده کامل جدول اسکرول کنید
حجم جابجایی (cm³/rev)
فشار پیوسته سازنده (bar)
حداکثر سرعت پیوسته (RPM)
نوع اتصال فلنج
38 cm³/rev
310 bar
3000 rpm
2 سوراخ SAE B
55 cm³/rev
— * (ثبت ادغامی در داکیومنت)
—
2 سوراخ SAE B
58 cm³/rev
290 bar
—
2 سوراخ SAE B
70 cm³/rev
245 bar
—
2 سوراخ SAE B
85 cm³/rev
200 bar
—
2 سوراخ SAE B
100 cm³/rev
180 bar
—
2 سوراخ SAE B
* نکته فنی مهندسی: مقادیر فوق عینا بر اساس داکیومنت رسمی KAZEL استخراج شده‌اند. در کاتالوگ اصلی، برخی مقادیر به‌صورت سلول‌های ادغام‌شده درج شده و نباید عددی را بدون انتساب مشخص به مدلی دیگر نسبت داد. فشار کاری با افزایش حجم جابجایی کاهش می‌یابد؛ بنابراین انتخاب پمپ بر مبنای عبارت عمومی «۳۱۰ بار» برای تمام سایزها نادرست است.
🏷️ پارت نامبرهای رسمی و کدهای فنی KAZEL AKVA 2200
تفکیک بر اساس جهت چرخش شفت
سایز و حجم جابجایی
کد فنی پمپ چپ‌گرد (Left)
کد فنی پمپ راست‌گرد (Right)
نوع فلنج اتصال
مدل 38 cm³/rev
G22038B2F1012
G22038B2F1022
2 سوراخ SAE B
مدل 55 cm³/rev
G22055B2F1012
G22055B2F1022
2 سوراخ SAE B
مدل 100 cm³/rev
G22100B2F1012
G22100B2F1022
2 سوراخ SAE B
💡 برای سفارش‌گذاری قطعی، ذکر عباراتی مثل «پمپ ۳۸» یا «پمپ ۱۰۰» به تنهایی کافی نیست و حتماً باید پارت نامبر کامل و جهت چرخش شفت با نمونه فابریک مقایسه شود.
واحد cm³/rev بیانگر حجم جابجایی هندسی روغن در هر یک دور گردش شفت پمپ است و نباید آن را مستقیماً معادل دبی بر حسب لیتر بر دقیقه (L/min) در نظر گرفت. پمپ‌های سری AKVA 2200 دارای جابجایی ثابت بوده و دبی تئوری آن‌ها از رابطه زیر به دست می‌آید:
Q (L/min) = [ Vg (cm³/rev) × n (RPM) ] ÷ 1000
بررسی دو مثال کاربردی:
پمپ 38 cm³/rev در دور 3000 RPM: دبی تئوری برابر با ۱۱۴ لیتر بر دقیقه است (
38 × 3000 ÷ 1000 = 114 L/min
).
پمپ 100 cm³/rev در دور 3000 RPM: دبی تئوری برابر با ۳۰۰ لیتر بر دقیقه است (
100 × 3000 ÷ 1000 = 300 L/min
).
* دبی واقعی سیستم همواره متناسب با راندمان حجمی پمپ، ویسکوزیته روغن و فشار کاری مدار تعیین می‌گردد؛ بنابراین اطلاق عنوان «پمپ ۱۰۰ لیتری» به مدل 100 cm³/rev از نظر فنی اشتباه است.
چک‌لیست مهندسی خرید و تطبیق پمپ بیل بکهو KAZEL
۱. حجم جابجایی و دبی
بررسی حجم جابجایی (cm³/rev) بر مبنای دور موتور محرک، توان موجود مدار و سرعت مورد نیاز جک‌ها.
۲. فشار کاری و مدار
تطبیق فشار نامی سیستم با فشار پیوسته مجاز پمپ (از ۱۸۰ بار در سایز ۱۰۰ تا ۳۱۰ بار در سایز ۳۸).
۳. جهت دوران و فلنج
تشخیص دقیق جهت چرخش شفت (چپ یا راست) و استاندارد اتصال فلنج ۲ سوراخ SAE B.
۴. مشخصات شفت و پورت‌ها
کنترل نوع شفت (هزارخار یا کونیک)، سایز و رزوه پورت‌های ورودی (Inlet) و خروجی (Outlet).
⚠️ علائم خرابی و افت عملکرد پمپ هیدرولیک بیل بکهو
نکات نگهداری و عیب‌یابی
کاهش راندمان هیدرولیک همیشه ناشی از نقص خود پمپ نیست؛ با این حال مشاهده نشانه‌های زیر نیازمند بررسی تخصصی پمپ و مدار هیدرولیک است:
کندی محسوس عملگرها: افت دبی خروجی و کاهش سرعت حرکت دکل، باکت و بازوهای بکهو.
افت توان در بارهای سنگین: ناتوانی مدار در تأمین یا حفظ فشار نامی تحت بارهای کاری بالا.
صدای غیرعادی و زوزه: ایجاد نویز شدید ناشی از کاویتاسیون، ورود هوا به مدار یا سایش دنده‌ها.
داغ شدن بیش از حد روغن: افزایش غیرعادی دمای سیال هیدرولیک به دلیل بای‌پس داخلی و فرسودگی.
نشتی روغن هیدرولیک: آسیب به کاسه‌نمد شفت یا آب‌بندهای بدنه پمپ.
⚠️ توصیه فنی: پیش از تعویض پمپ، حتماً سلامت فیلترهای مکش و برگشت، سطح و کیفیت روغن، تنظیمات ریلیف ولو (شیر اطمینان) و عدم نفوذ هوا به خط مکش را ارزیابی فرمایید.
پرسش‌های متداول مشتریان (FAQ)
پمپ هیدرولیک بیل بکهو KAZEL چه نوع ساختاری دارد؟
پمپ‌های مورد بررسی در این صفحه از خانواده AKVA 2200 برند KAZEL و از نوع پمپ دنده‌ای خارجی با جابجایی ثابت (Fixed Displacement Gear Pump) هستند که با فلنج استاندارد ۲ سوراخ SAE B تولید می‌شوند.
پمپ ۳۸ سی‌سی KAZEL دقیقاً چند لیتر بر دقیقه دبی تولید می‌کند؟
دبی خروجی به دور موتور محرک بستگی دارد. در دور پیوسته ۳۰۰۰ دور بر دقیقه (RPM)، دبی تئوری این پمپ معادل ۱۱۴ لیتر بر دقیقه است. دبی موثر نهایی بر اساس راندمان حجمی و فشار سیستم محاسبه می‌شود.
آیا تمام مدل‌های پمپ بیل بکهو کازل تحمل فشار ۳۱۰ بار را دارند؟
خیر. فشار پیوسته مجاز مستقیماً به حجم جابجایی پمپ وابسته است؛ به‌طوری‌که در مدل ۳۸ سی‌سی فشار کاری ۳۱۰ بار بوده اما در مدل ۱۰۰ سی‌سی حداکثر فشار پیوسته اعلام‌شده توسط سازنده ۱۸۰ بار می‌باشد.
آیا حجم ۱۰۰ سی‌سی به معنی پمپ ۱۰۰ لیتری است؟
خیر؛ عدد 100 cm³/rev نشان‌دهنده حجم جابجایی هندسی در هر دور چرخش است. به عنوان مثال، همین پمپ در دور ۳۰۰۰ دور بر دقیقه می‌تواند دبی تئوری تا ۳۰۰ لیتر بر دقیقه را تولید نماید.
چگونه جهت چرخش (چپ‌گرد یا راست‌گرد) پمپ کازل را تشخیص دهیم؟
جهت دوران از روی پلاک فنی و پارت نامبر استاندارد مشخص می‌شود (کد با رقم ۱۰۱۲ نشان‌دهنده چپ‌گرد و رقم ۱۰۲۲ نشان‌دهنده راست‌گرد است). همچنین از روی پورت‌های مکش و فشار با مشاهده شفت می‌توان جهت چرخش را تعیین کرد.
آیا می‌توان پمپ ۳۸ سی‌سی بکهو را با مدل ۱۰۰ سی‌سی جایگزین کرد؟
خیر؛ جایگزینی صرفاً بر اساس تمایل به دبی بالاتر مجاز نیست. افزایش سایز پمپ موجب بالا رفتن شدید توان مصرفی، کاهش فشار مجاز کاری، تغییر دور مجاز و لزوم بازنگری در سایز لوله‌ها و اتصالات مدار خواهد شد.
پمپ دنده‌ای کازل سری AKVA چه تفاوتی با پمپ‌های پیستونی دارد؟
پمپ‌های دنده‌ای سری AKVA 2200 دارای طراحی دنده‌ای با جابجایی ثابت، ابعاد فشرده و نگهداری آسان‌تر هستند؛ در حالی که پمپ‌های پیستونی (نظیر سری FEYZ سرکج) برای شرایط دبی متغیر یا فشارهای بسیار بالاتر مهندسی شده‌اند.
برای خرید و تطبیق دقیق پمپ بکهو چه اطلاعاتی باید ارائه دهیم؟
ارسال پارت نامبر کامل درج‌شده روی پلاک، جهت دوران شفت، تعداد سوراخ فلنج و مشخصات ماشین بیل بکهو الزامی است. در صورت مخدوش بودن پلاک، ارسال تصویر واضح از شفت و فلنج به کارشناسان هیدروصنعت شکرانی فرآیند تطبیق را نهایی می‌کند.
📂 دریافت کاتالوگ فنی و نقشه‌های مهندسی
جهت مشاهده مشخصات ابعادی، استاندارد شفت، پورت‌ها و جداول عملکرد، داکیومنت فنی پمپ دنده‌ای KAZEL سری AKVA 2200 را بررسی فرمایید.
